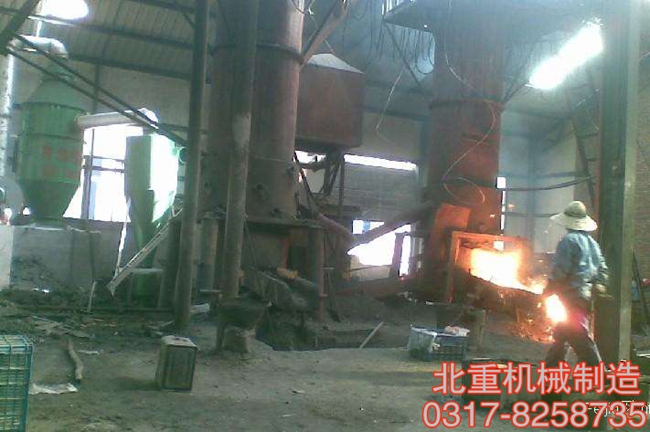

鑄鐵焊接平板/平臺澆注沖天爐取得高溫鐵液有三種辦法：一是好的爐型，如兩排大間距，冷風(fēng)+固定碳在85%以上的優(yōu)質(zhì)焦炭，出鐵溫度可在 1480℃以上。二是富氧送風(fēng)，此法煩瑣，調溫疾速及時(shí)，但受供氧條件的限制，局限性很大。三是熱送風(fēng)，不同熱風(fēng)安裝風(fēng)溫由150℃至600℃不等，適于開(kāi)爐時(shí)間較長(cháng)的工廠(chǎng)運用。

我國鑄造焊接平臺廠(chǎng)家多數消費范圍較小，因而在相當時(shí)期內，“辦法一”將是主要的措施。冷風(fēng)作業(yè)，沖天爐的熱應用率低，從可持續開(kāi)展的戰略思索，熱風(fēng)沖天爐契合節能的國策，而且可分離著(zhù)處理環(huán)境污染，滿(mǎn)足社會(huì )生態(tài)請求。隨著(zhù)世界經(jīng)濟一體化進(jìn)程的開(kāi)展，鑄鐵焊接平板/平臺鑄造業(yè)必將重組、兼并，擴展范圍，實(shí)行集約化消費，熱風(fēng)作業(yè)將逐漸擴展其應用范圍。采用熱風(fēng)與否必需思索的兩個(gè)問(wèn)題是，鑄造鑄鐵焊接平板/平臺-平板能否有足夠的連續作業(yè)時(shí)間，以及一次性投入的幾和投資的回收期。

鑄鐵焊接平板/平臺應用爐氣物理熱的爐膽熱風(fēng)，風(fēng)溫在150℃~250℃，穩定在300℃以上的尚少。這種爐子配合中等以上質(zhì)量（固定碳>80%）的焦炭，可得到1450℃~1500℃的鐵液。同時(shí)應用物理熱和化學(xué)熱的沖天爐，風(fēng)溫在400℃~600℃，出爐溫度可超越1500℃。風(fēng)溫在350℃以上，沖天爐有明顯的冶金效果，爐內氧化氛圍大為改善，爐渣活潑，渣中FeO<3%,鐵液S低，爐內元素燒損減少，濕底作業(yè)時(shí)[Si]有所增加。從我國工廠(chǎng)經(jīng)濟實(shí)力思索，應該著(zhù)力開(kāi)發(fā)高效、適用、經(jīng)濟型的熱風(fēng)沖天爐。

除了優(yōu)質(zhì)焦和熱風(fēng)外，含有CaO的鑄造電石和特種碳化硅壓鐵參加爐內都有提溫的輔助作用。鑄造電石還是一種強脫硫劑；特種碳化硅壓塊作為爐料兼有增硅增碳和促進(jìn)爐渣脫硫的功用。穩定沖天爐爐膛尺寸低質(zhì)爐襯資料會(huì )帶來(lái)一系列不良的影響：爐襯腐蝕物污染鐵液；腐蝕物改動(dòng)爐渣的物理化學(xué)性狀，從而影響爐子的順行和去硫效果；爐膛擴展，毀壞熔煉的穩定性，開(kāi)爐時(shí)間一長(cháng)，后期會(huì )呈現鐵液溫度降落，燒損增加，鐵液氧化的現象。

開(kāi)爐在8–12h時(shí)，應注重爐襯資料的質(zhì)量，敷搗料濕度要小，搗打密度要大。封爐連續作業(yè)時(shí)，爐體與風(fēng)口應停止水冷，爐身、爐缸采用高鋁磚、ASC磚和 ASC搗打料。該類(lèi)爐子的連續工作時(shí)間，視系統設計、爐襯質(zhì)量和管理程度的不同，變動(dòng)于1~6周。目前國內已有消費優(yōu)質(zhì)爐襯資料的廠(chǎng)家和經(jīng)銷(xiāo)國外產(chǎn)品的公司。

北重機械焊接平臺廠(chǎng)家自主研發(fā)三維焊接平臺、T型槽焊接平臺、焊接劃線(xiàn)平臺、鑄鐵焊接平臺、三維柔性焊接平臺等十多個(gè)鑄鐵平臺系列產(chǎn)品，免費咨詢(xún)熱線(xiàn)：0317-8258735  15720411735  公司QQ: 1191326529
